Modul 11 Pelaksanaan Landskap Kejur

  1. 1. TEKNOLOGISIMENFERO LANDSKAP & NURSERI MPBP

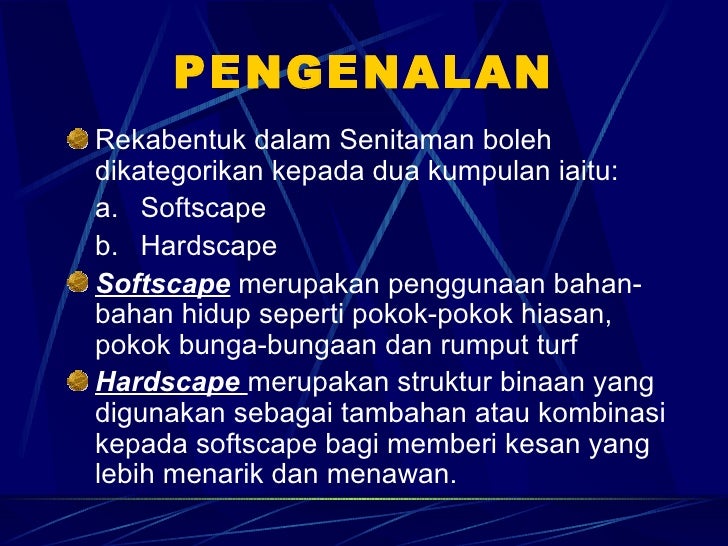

  2. 2. PENGENALANRekabentuk dalam Senitaman bolehdikategorikan kepada dua kumpulan iaitu:a. Softscapeb. HardscapeSoftscape merupakan penggunaan bahan-bahan hidup seperti pokok-pokok hiasan,pokok bunga-bungaan dan rumput turfHardscape merupakan struktur binaan yangdigunakan sebagai tambahan atau kombinasikepada softscape bagi memberi kesan yanglebih menarik dan menawan.

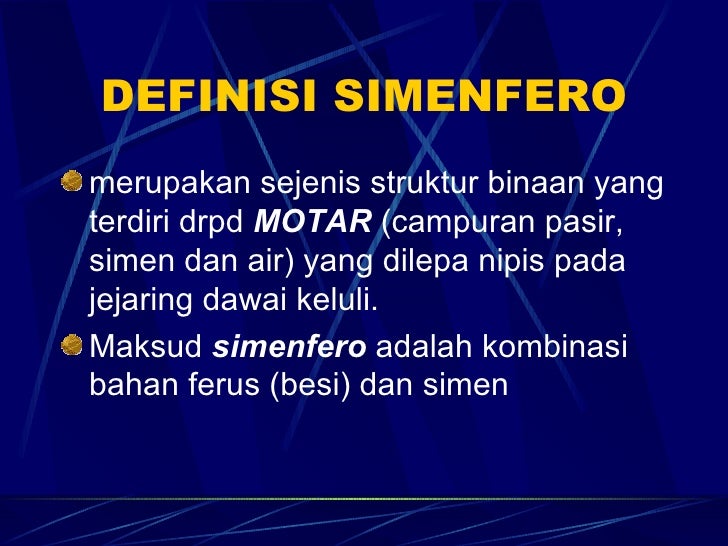

  3. 3. DEFINISI SIMENFEROmerupakan sejenis struktur binaan yangterdiri drpd MOTAR (campuran pasir,simen dan air) yang dilepa nipis padajejaring dawai keluli.Maksud simenfero adalah kombinasibahan ferus (besi) dan simen

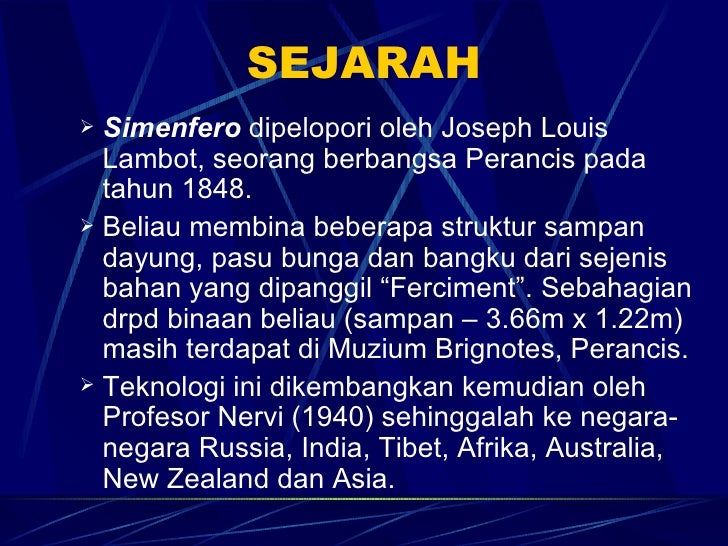

  4. 4. SEJARAH Simenfero dipelopori oleh Joseph Louis Lambot, seorang berbangsa Perancis pada tahun 1848. Beliau membina beberapa struktur sampan dayung, pasu bunga dan bangku dari sejenis bahan yang dipanggil “Ferciment”. Sebahagian drpd binaan beliau (sampan – 3.66m x 1.22m) masih terdapat di Muzium Brignotes, Perancis. Teknologi ini dikembangkan kemudian oleh Profesor Nervi (1940) sehinggalah ke negara- negara Russia, India, Tibet, Afrika, Australia, New Zealand dan Asia.

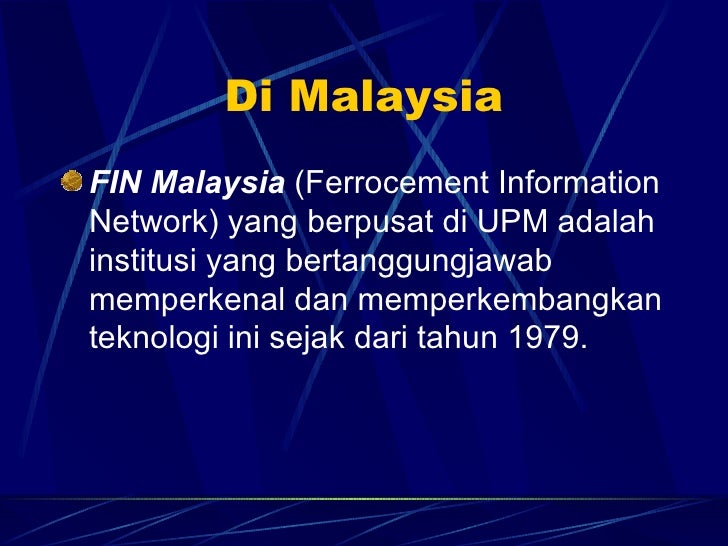

  5. 5. Di MalaysiaFIN Malaysia (Ferrocement InformationNetwork) yang berpusat di UPM adalahinstitusi yang bertanggungjawabmemperkenal dan memperkembangkanteknologi ini sejak dari tahun 1979.

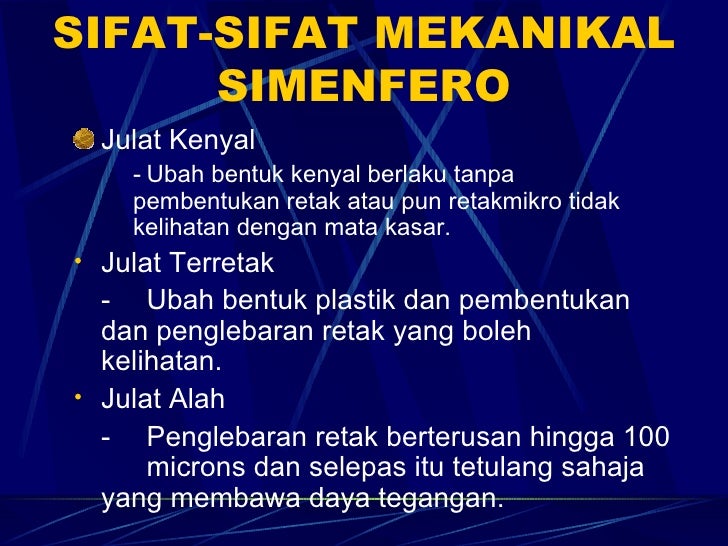

  6. 6. SIFAT-SIFAT MEKANIKAL SIMENFERO Julat Kenyal - Ubah bentuk kenyal berlaku tanpa pembentukan retak atau pun retakmikro tidak kelihatan dengan mata kasar.• Julat Terretak - Ubah bentuk plastik dan pembentukan dan penglebaran retak yang boleh kelihatan.• Julat Alah - Penglebaran retak berterusan hingga 100 microns dan selepas itu tetulang sahaja yang membawa daya tegangan.

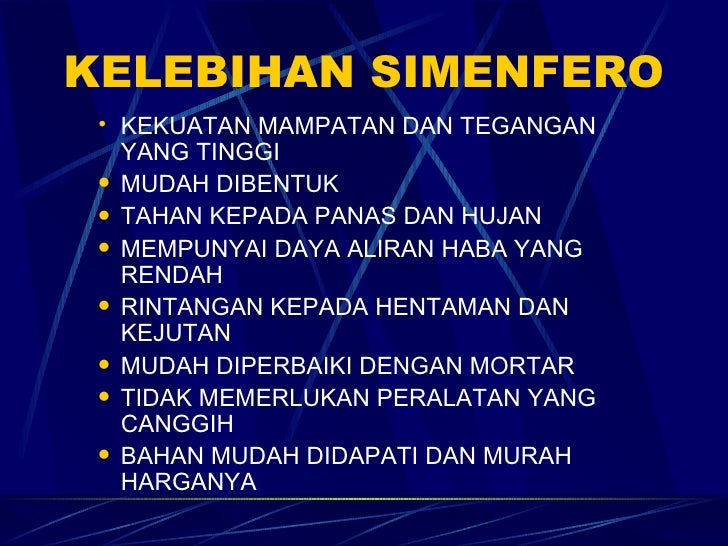

  7. 7. KELEBIHAN SIMENFERO • KEKUATAN MAMPATAN DAN TEGANGAN YANG TINGGI  MUDAH DIBENTUK  TAHAN KEPADA PANAS DAN HUJAN  MEMPUNYAI DAYA ALIRAN HABA YANG RENDAH  RINTANGAN KEPADA HENTAMAN DAN KEJUTAN  MUDAH DIPERBAIKI DENGAN MORTAR  TIDAK MEMERLUKAN PERALATAN YANG CANGGIH  BAHAN MUDAH DIDAPATI DAN MURAH HARGANYA

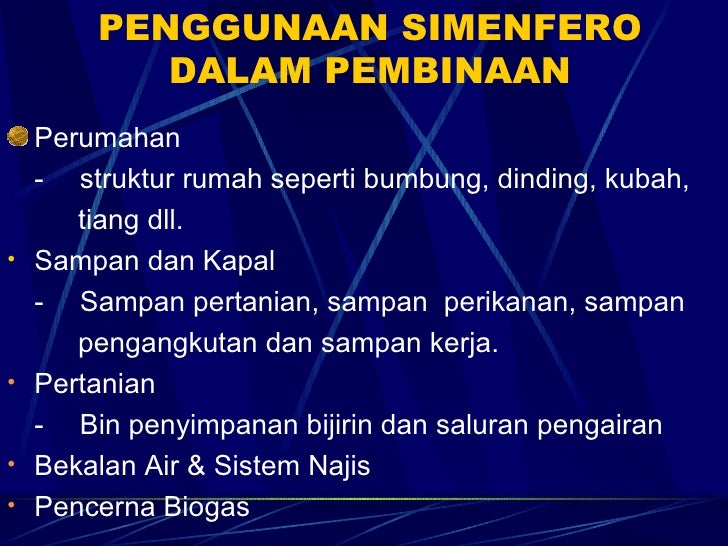

  8. 8. PENGGUNAAN SIMENFERO DALAM PEMBINAAN Perumahan - struktur rumah seperti bumbung, dinding, kubah, tiang dll.• Sampan dan Kapal - Sampan pertanian, sampan perikanan, sampan pengangkutan dan sampan kerja.• Pertanian - Bin penyimpanan bijirin dan saluran pengairan• Bekalan Air & Sistem Najis• Pencerna Biogas

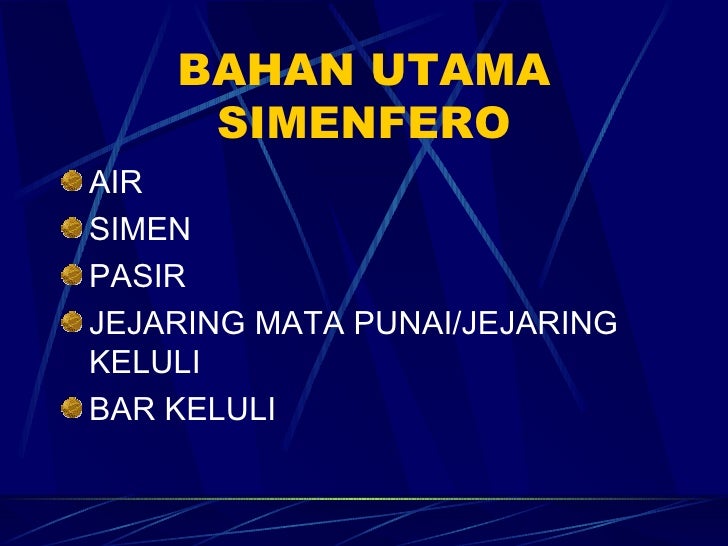

  9. 9. BAHAN UTAMA SIMENFEROAIRSIMENPASIRJEJARING MATA PUNAI/JEJARINGKELULIBAR KELULI

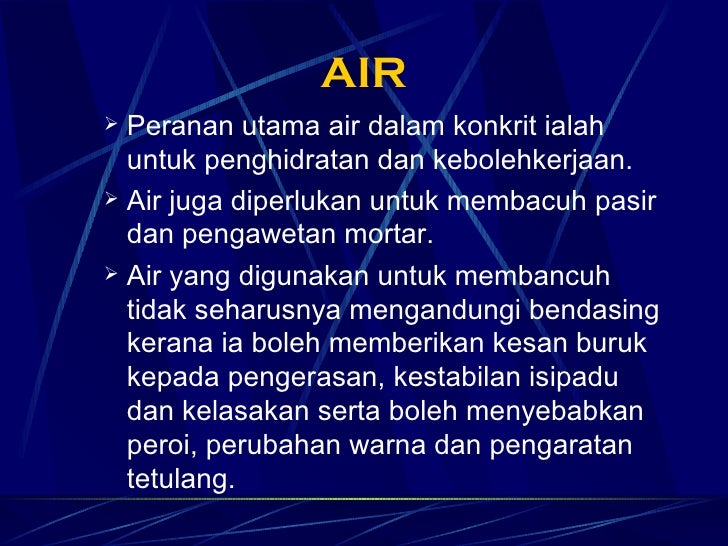

  10. 10. AIR Peranan utama air dalam konkrit ialah untuk penghidratan dan kebolehkerjaan. Air juga diperlukan untuk membacuh pasir dan pengawetan mortar. Air yang digunakan untuk membancuh tidak seharusnya mengandungi bendasing kerana ia boleh memberikan kesan buruk kepada pengerasan, kestabilan isipadu dan kelasakan serta boleh menyebabkan peroi, perubahan warna dan pengaratan tetulang.

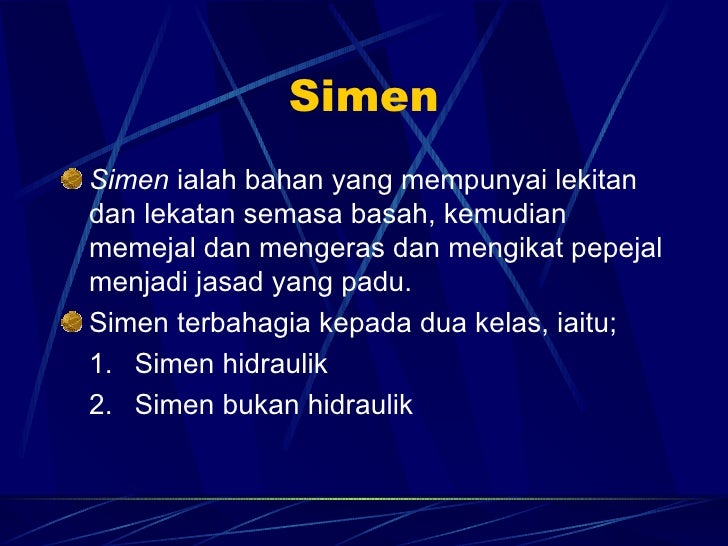

  11. 11. SimenSimen ialah bahan yang mempunyai lekitandan lekatan semasa basah, kemudianmemejal dan mengeras dan mengikat pepejalmenjadi jasad yang padu.Simen terbahagia kepada dua kelas, iaitu;1. Simen hidraulik2. Simen bukan hidraulik

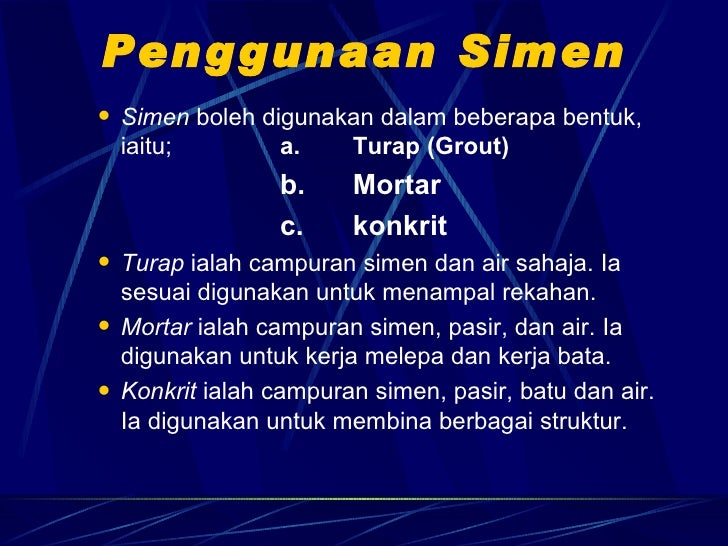

  12. 12. Penggunaan Simen Simen boleh digunakan dalam beberapa bentuk, iaitu; a. Turap (Grout) b. Mortar c. konkrit Turap ialah campuran simen dan air sahaja. Ia sesuai digunakan untuk menampal rekahan. Mortar ialah campuran simen, pasir, dan air. Ia digunakan untuk kerja melepa dan kerja bata. Konkrit ialah campuran simen, pasir, batu dan air. Ia digunakan untuk membina berbagai struktur.

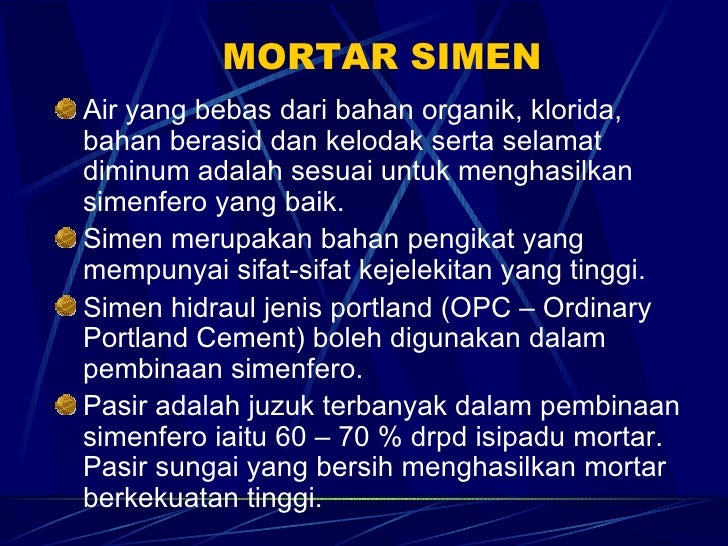

  13. 13. MORTAR SIMENAir yang bebas dari bahan organik, klorida,bahan berasid dan kelodak serta selamatdiminum adalah sesuai untuk menghasilkansimenfero yang baik.Simen merupakan bahan pengikat yangmempunyai sifat-sifat kejelekitan yang tinggi.Simen hidraul jenis portland (OPC – OrdinaryPortland Cement) boleh digunakan dalampembinaan simenfero.Pasir adalah juzuk terbanyak dalam pembinaansimenfero iaitu 60 – 70 % drpd isipadu mortar.Pasir sungai yang bersih menghasilkan mortarberkekuatan tinggi.

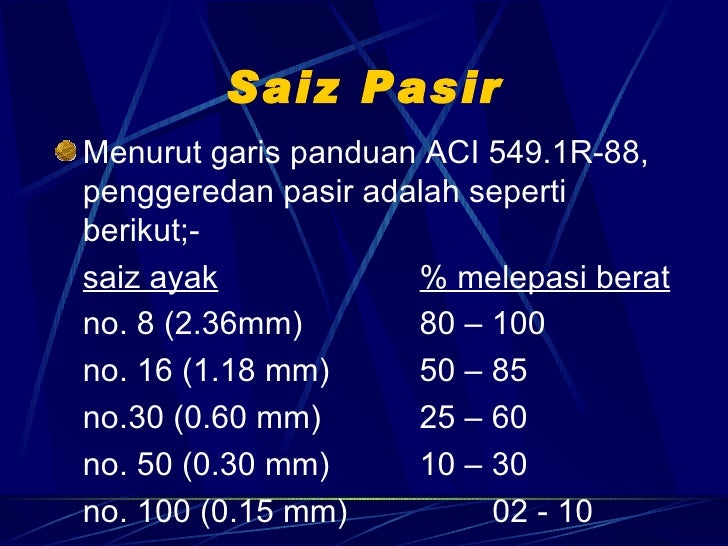

  14. 14. Saiz PasirMenurut garis panduan ACI 549.1R-88,penggeredan pasir adalah sepertiberikut;-saiz ayak % melepasi beratno. 8 (2.36mm) 80 – 100no. 16 (1.18 mm) 50 – 85no.30 (0.60 mm) 25 – 60no. 50 (0.30 mm) 10 – 30no. 100 (0.15 mm) 02 - 10

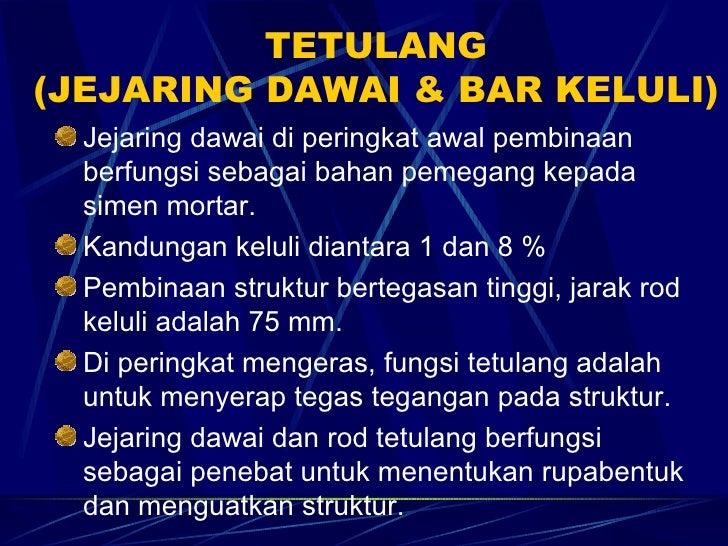

  15. 15. TETULANG(JEJARING DAWAI & BAR KELULI) Jejaring dawai di peringkat awal pembinaan berfungsi sebagai bahan pemegang kepada simen mortar. Kandungan keluli diantara 1 dan 8 % Pembinaan struktur bertegasan tinggi, jarak rod keluli adalah 75 mm. Di peringkat mengeras, fungsi tetulang adalah untuk menyerap tegas tegangan pada struktur. Jejaring dawai dan rod tetulang berfungsi sebagai penebat untuk menentukan rupabentuk dan menguatkan struktur.

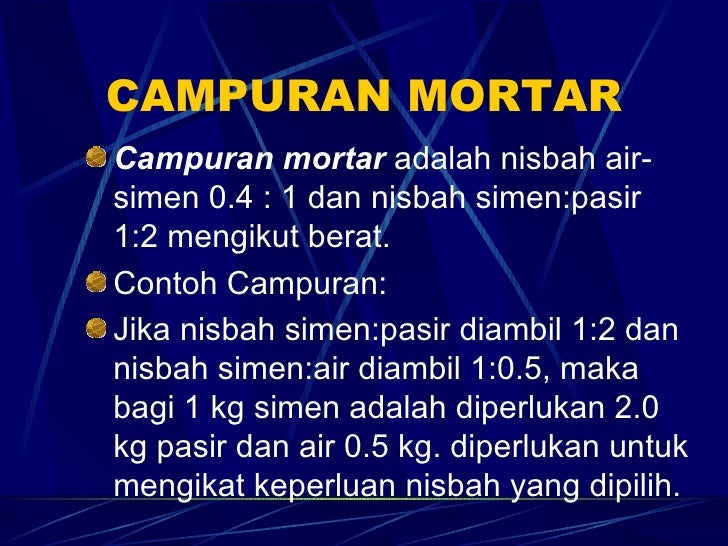

  16. 16. CAMPURAN MORTARCampuran mortar adalah nisbah air-simen 0.4 : 1 dan nisbah simen:pasir1:2 mengikut berat.Contoh Campuran:Jika nisbah simen:pasir diambil 1:2 dannisbah simen:air diambil 1:0.5, makabagi 1 kg simen adalah diperlukan 2.0kg pasir dan air 0.5 kg. diperlukan untukmengikat keperluan nisbah yang dipilih.

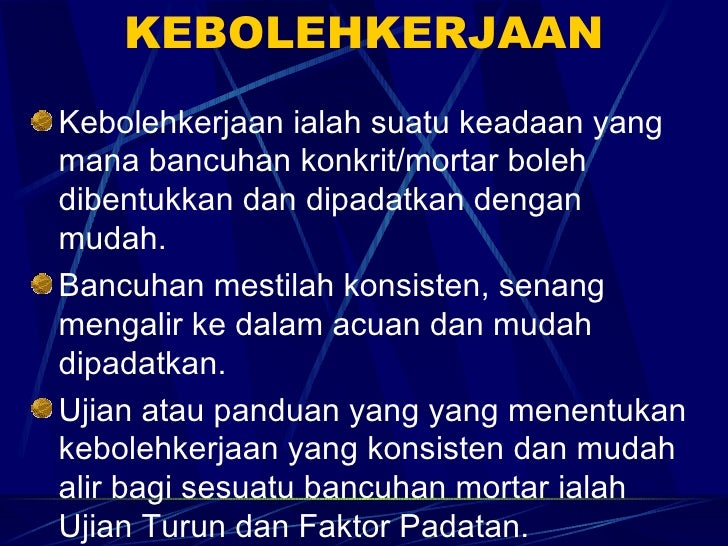

  17. 17. KEBOLEHKERJAANKebolehkerjaan ialah suatu keadaan yangmana bancuhan konkrit/mortar bolehdibentukkan dan dipadatkan denganmudah.Bancuhan mestilah konsisten, senangmengalir ke dalam acuan dan mudahdipadatkan.Ujian atau panduan yang yang menentukankebolehkerjaan yang konsisten dan mudahalir bagi sesuatu bancuhan mortar ialahUjian Turun dan Faktor Padatan.

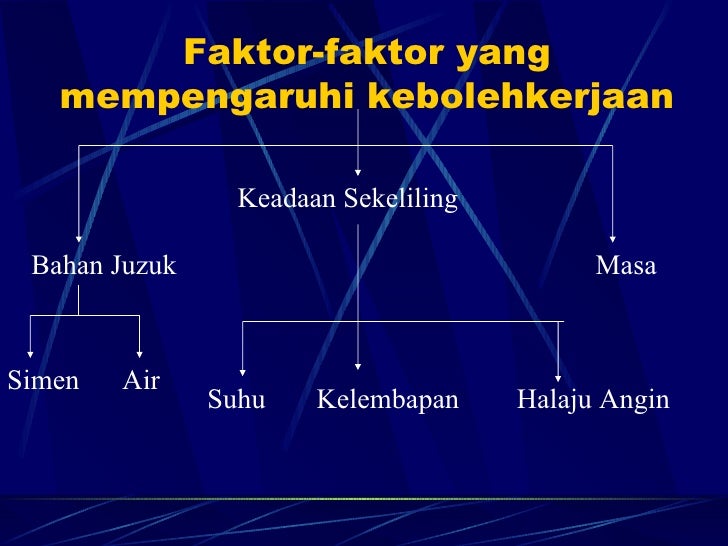

  18. 18. Faktor-faktor yang mempengaruhi kebolehkerjaan Keadaan Sekeliling Bahan Juzuk MasaSimen Air Suhu Kelembapan Halaju Angin
  19. 19. Ujian MortarUjian `Turun’ (slump) boleh digunakanuntuk mengukur kebolehkerjaansesuatu bancuhan simen:pasir:airTurun mortar tidak melebihi 60 mm.Pasir yang kering hendaklah digunakanbagi menghitung kandungan air yangtepat dan cepat.

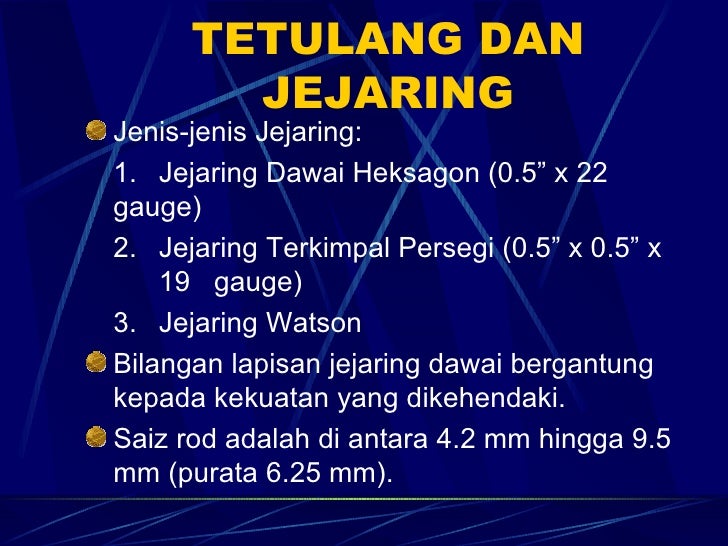

  20. 20. TETULANG DAN JEJARINGJenis-jenis Jejaring:1. Jejaring Dawai Heksagon (0.5” x 22gauge)2. Jejaring Terkimpal Persegi (0.5” x 0.5” x 19 gauge)3. Jejaring WatsonBilangan lapisan jejaring dawai bergantungkepada kekuatan yang dikehendaki.Saiz rod adalah di antara 4.2 mm hingga 9.5mm (purata 6.25 mm).

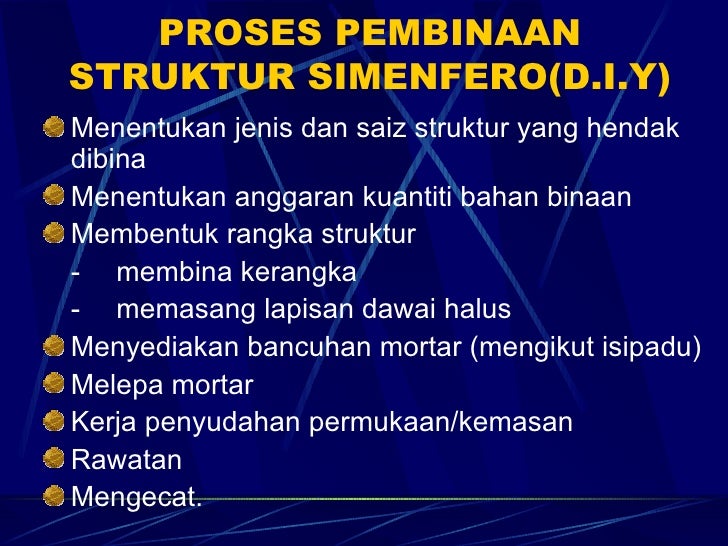

  21. 21. PROSES PEMBINAANSTRUKTUR SIMENFERO(D.I.Y)Menentukan jenis dan saiz struktur yang hendakdibinaMenentukan anggaran kuantiti bahan binaanMembentuk rangka struktur- membina kerangka- memasang lapisan dawai halusMenyediakan bancuhan mortar (mengikut isipadu)Melepa mortarKerja penyudahan permukaan/kemasanRawatanMengecat.

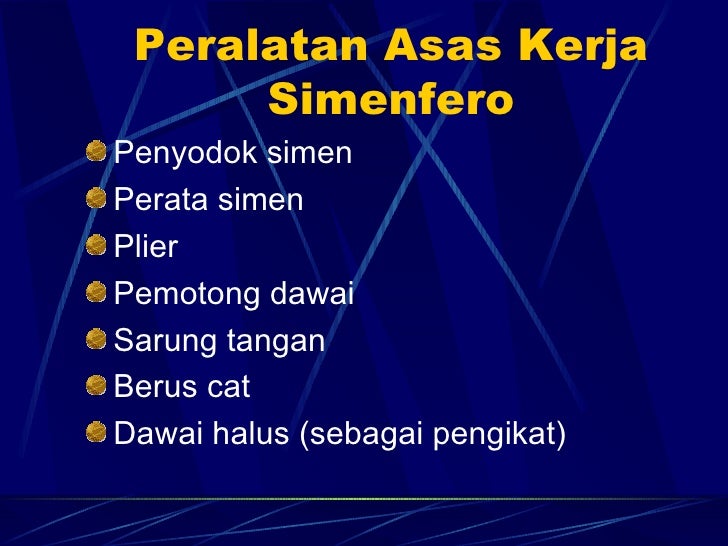

  22. 22. Peralatan Asas Kerja SimenferoPenyodok simenPerata simenPlierPemotong dawaiSarung tanganBerus catDawai halus (sebagai pengikat)

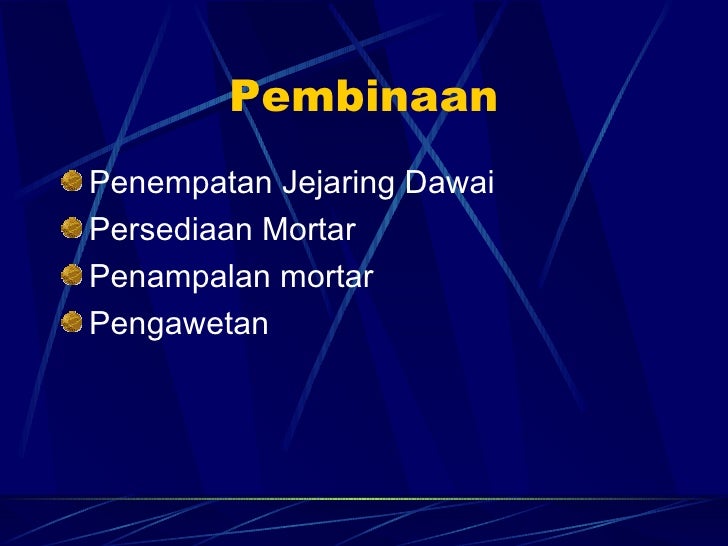

  23. 23. PembinaanPenempatan Jejaring DawaiPersediaan MortarPenampalan mortarPengawetan

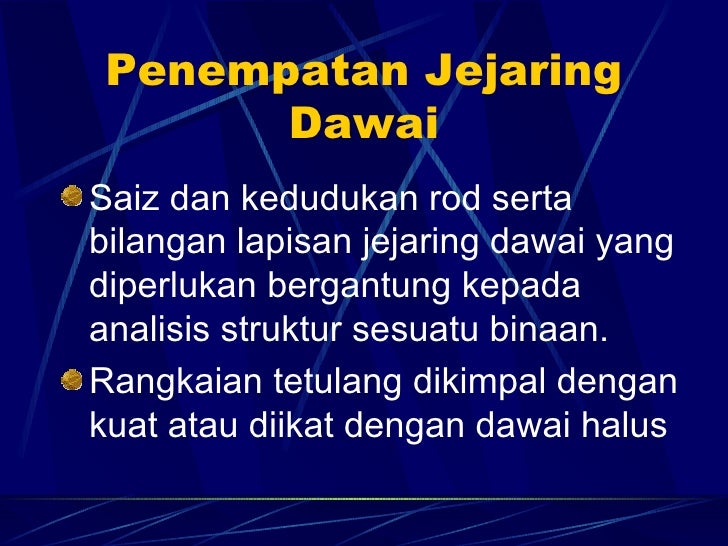

  24. 24. Penempatan Jejaring DawaiSaiz dan kedudukan rod sertabilangan lapisan jejaring dawai yangdiperlukan bergantung kepadaanalisis struktur sesuatu binaan.Rangkaian tetulang dikimpal dengankuat atau diikat dengan dawai halus

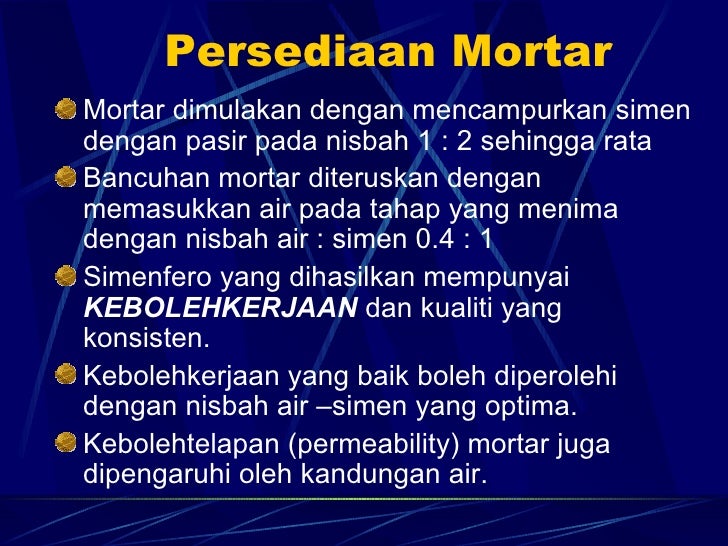

  25. 25. Persediaan MortarMortar dimulakan dengan mencampurkan simendengan pasir pada nisbah 1 : 2 sehingga rataBancuhan mortar diteruskan denganmemasukkan air pada tahap yang menimadengan nisbah air : simen 0.4 : 1Simenfero yang dihasilkan mempunyaiKEBOLEHKERJAAN dan kualiti yangkonsisten.Kebolehkerjaan yang baik boleh diperolehidengan nisbah air –simen yang optima.Kebolehtelapan (permeability) mortar jugadipengaruhi oleh kandungan air.

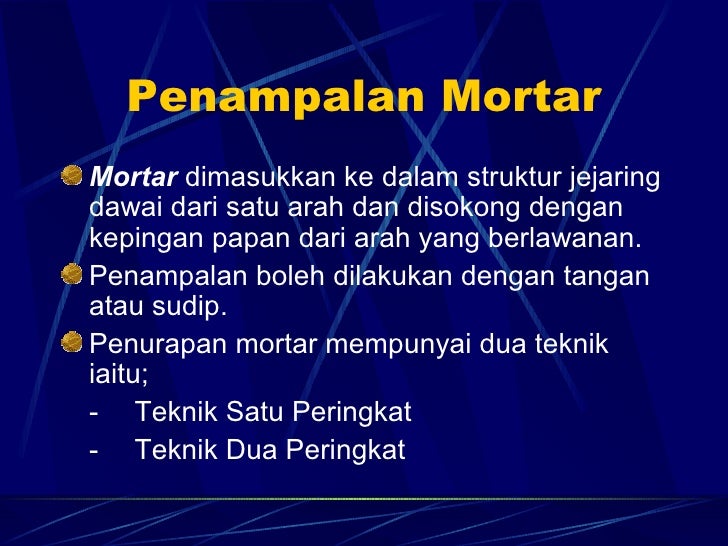

  26. 26. Penampalan MortarMortar dimasukkan ke dalam struktur jejaringdawai dari satu arah dan disokong dengankepingan papan dari arah yang berlawanan.Penampalan boleh dilakukan dengan tanganatau sudip.Penurapan mortar mempunyai dua teknikiaitu;- Teknik Satu Peringkat- Teknik Dua Peringkat

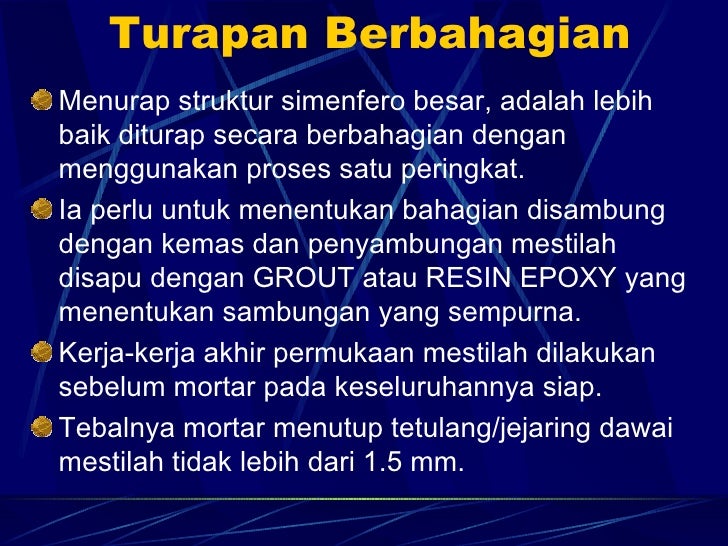

  27. 27. Turapan BerbahagianMenurap struktur simenfero besar, adalah lebihbaik diturap secara berbahagian denganmenggunakan proses satu peringkat.Ia perlu untuk menentukan bahagian disambungdengan kemas dan penyambungan mestilahdisapu dengan GROUT atau RESIN EPOXY yangmenentukan sambungan yang sempurna.Kerja-kerja akhir permukaan mestilah dilakukansebelum mortar pada keseluruhannya siap.Tebalnya mortar menutup tetulang/jejaring dawaimestilah tidak lebih dari 1.5 mm.
  28. 28. PengawetanPenting untuk memperbaiki mortarkeras, berkualiti baik dan tidak retak.Kaedah pengawetan digunakan adalahpengawetan lembab.Pengawetan dilakukan denganmembalut guni atau jerami yangsentiasa disirami air.

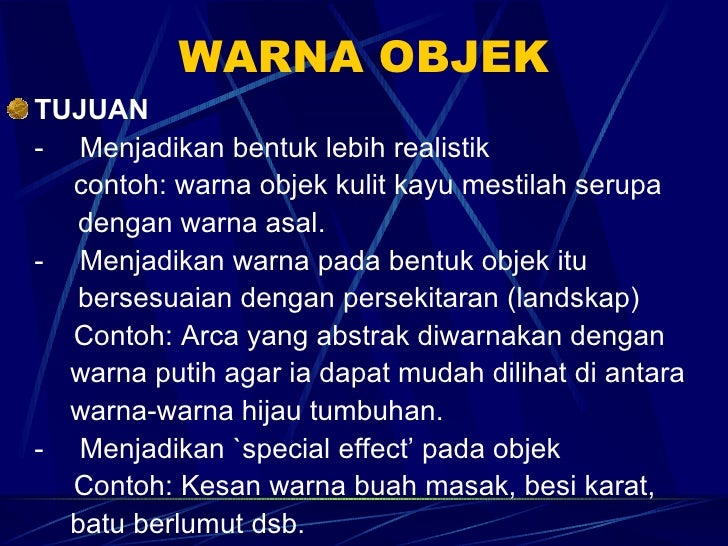

  29. 29. WARNA OBJEKTUJUAN- Menjadikan bentuk lebih realistik contoh: warna objek kulit kayu mestilah serupa dengan warna asal.- Menjadikan warna pada bentuk objek itu bersesuaian dengan persekitaran (landskap) Contoh: Arca yang abstrak diwarnakan dengan warna putih agar ia dapat mudah dilihat di antara warna-warna hijau tumbuhan.- Menjadikan `special effect’ pada objek Contoh: Kesan warna buah masak, besi karat, batu berlumut dsb.

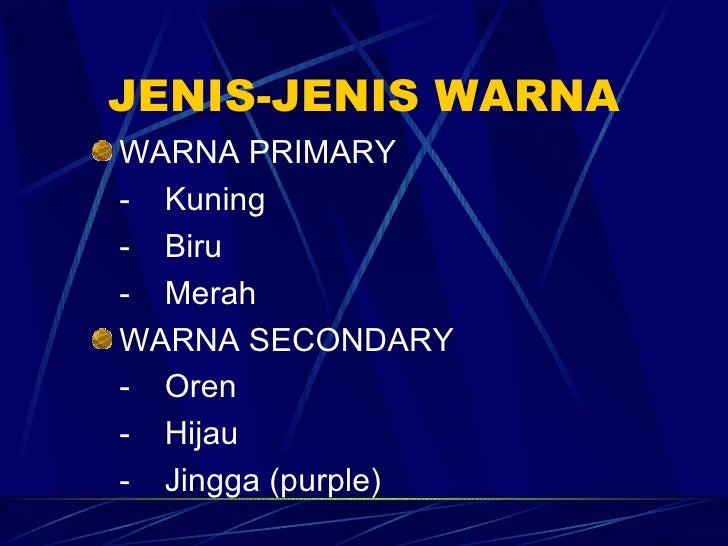

  30. 30. JENIS-JENIS WARNAWARNA PRIMARY- Kuning- Biru- MerahWARNA SECONDARY- Oren- Hijau- Jingga (purple)
  31. 31. Warna Khas- Emas- PerakWarna Neutral Hitam• PutihWarna Campuran (Warna Tertiari)Kuning + Merah = OrenKuning + Biru = HijauMerah + Biru = Jingga, Violet, blue violet, red violet
  32. 32. CAMPURAN WARNA Apabila hendak mendapatkan sesuatu warna campuran, pastikan anda menyediakan warna yang cerah dan campurkan warna gelap sedikit demi sedikit agar warna yang dikehendaki itu dapat dikawal. Cth: Biru + Kuning = Hijau (sedikit) (banyak)

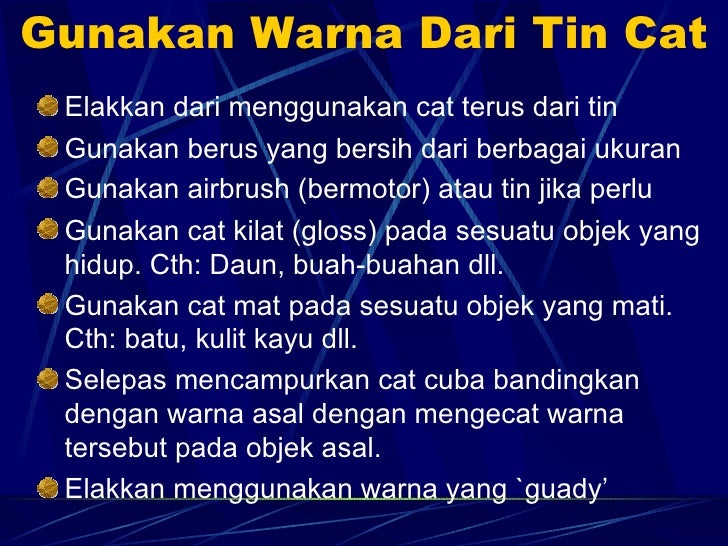

  33. 33. Gunakan Warna Dari Tin Cat Elakkan dari menggunakan cat terus dari tin Gunakan berus yang bersih dari berbagai ukuran Gunakan airbrush (bermotor) atau tin jika perlu Gunakan cat kilat (gloss) pada sesuatu objek yang hidup. Cth: Daun, buah-buahan dll. Gunakan cat mat pada sesuatu objek yang mati. Cth: batu, kulit kayu dll. Selepas mencampurkan cat cuba bandingkan dengan warna asal dengan mengecat warna tersebut pada objek asal. Elakkan menggunakan warna yang `guady’

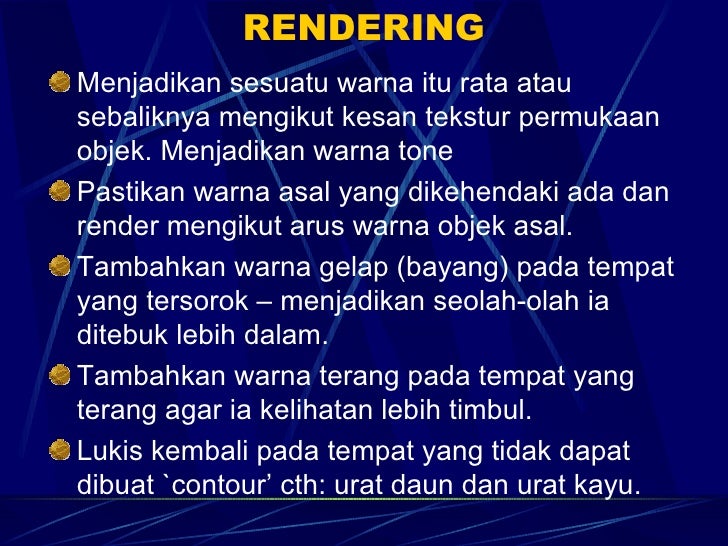

  34. 34. RENDERINGMenjadikan sesuatu warna itu rata atausebaliknya mengikut kesan tekstur permukaanobjek. Menjadikan warna tonePastikan warna asal yang dikehendaki ada danrender mengikut arus warna objek asal.Tambahkan warna gelap (bayang) pada tempatyang tersorok – menjadikan seolah-olah iaditebuk lebih dalam.Tambahkan warna terang pada tempat yangterang agar ia kelihatan lebih timbul.Lukis kembali pada tempat yang tidak dapatdibuat `contour’ cth: urat daun dan urat kayu.

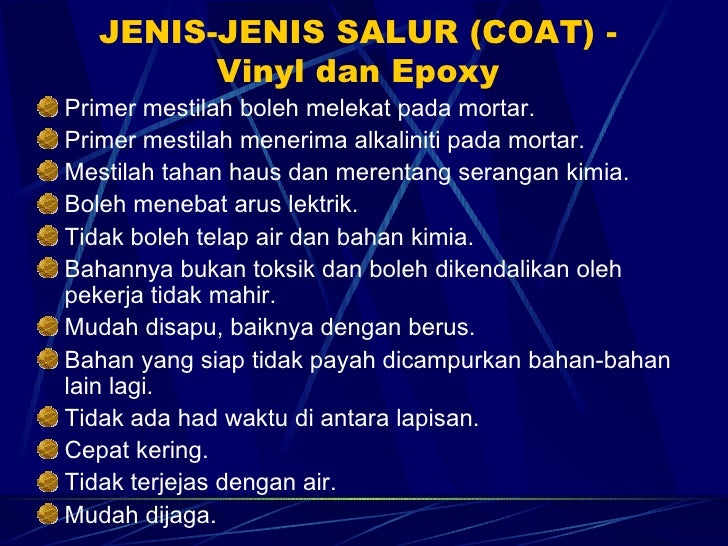

  35. 35. JENIS-JENIS SALUR (COAT) - Vinyl dan EpoxyPrimer mestilah boleh melekat pada mortar.Primer mestilah menerima alkaliniti pada mortar.Mestilah tahan haus dan merentang serangan kimia.Boleh menebat arus lektrik.Tidak boleh telap air dan bahan kimia.Bahannya bukan toksik dan boleh dikendalikan olehpekerja tidak mahir.Mudah disapu, baiknya dengan berus.Bahan yang siap tidak payah dicampurkan bahan-bahanlain lagi.Tidak ada had waktu di antara lapisan.Cepat kering.Tidak terjejas dengan air.Mudah dijaga.
  36. 36. TERIMA KASIH MPBP



 Landskap Kejur Pengenalan

  1. 1. LA 02 LANDSKAP KEJUR (PENGENALA N) Page 1

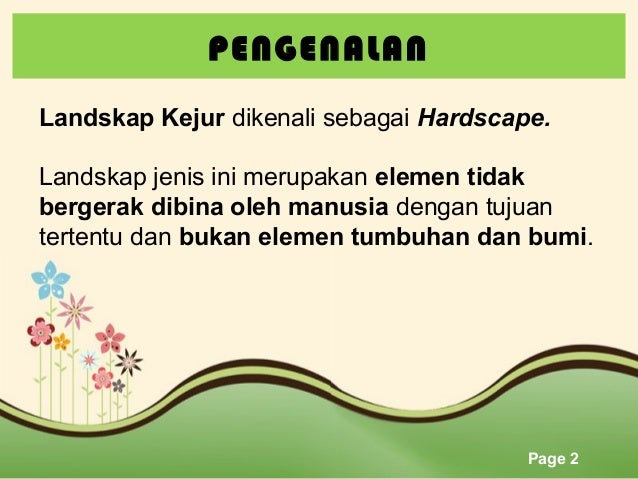

  2. 2. PENGENALAN Landskap Kejur dikenali sebagai Hardscape. Landskap jenis ini merupakan elemen tidak bergerak dibina oleh manusia dengan tujuan tertentu dan bukan elemen tumbuhan dan bumi. Page 2
  3. 3. Elemen Landskap Kejur PERGOLA WAKAF / GAZEBO Page 3

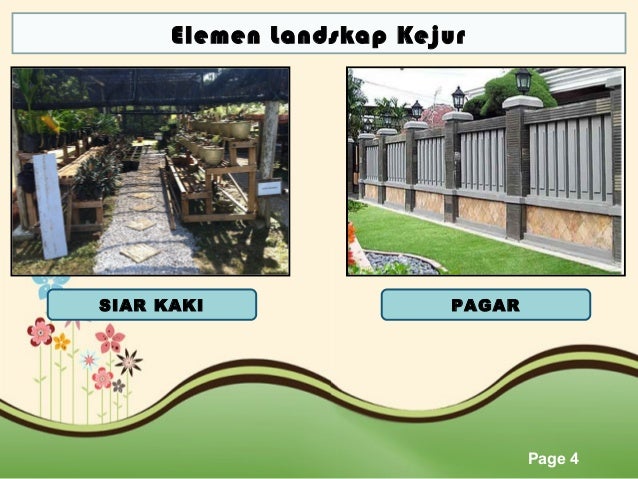

  4. 4. Elemen Landskap Kejur SIAR KAKI PAGAR Page 4

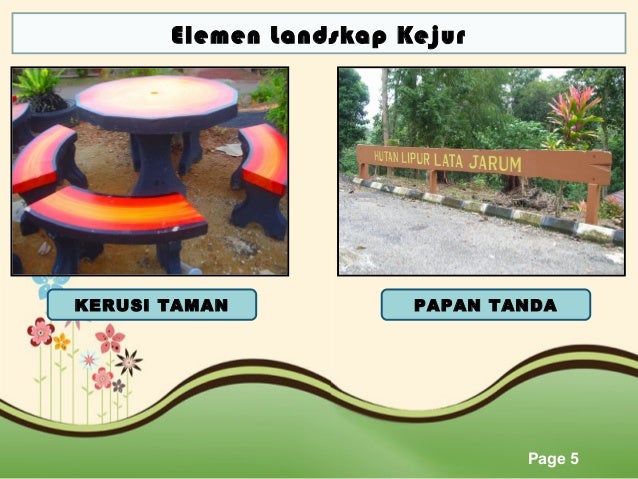

  5. 5. Elemen Landskap Kejur KERUSI TAMAN PAPAN TANDA Page 5

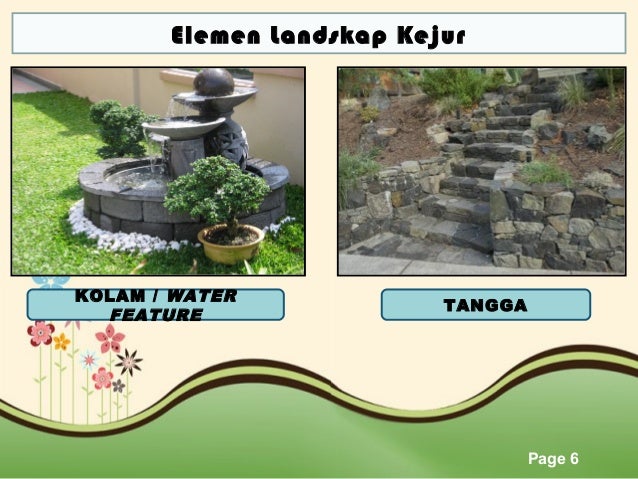

  6. 6. Elemen Landskap Kejur KOLAM / WATER FEATURE TANGGA Page 6

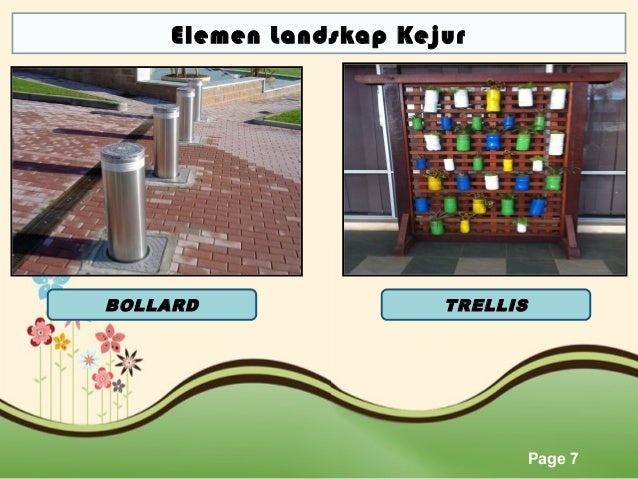

  7. 7. Elemen Landskap Kejur BOLLARD TRELLIS Page 7

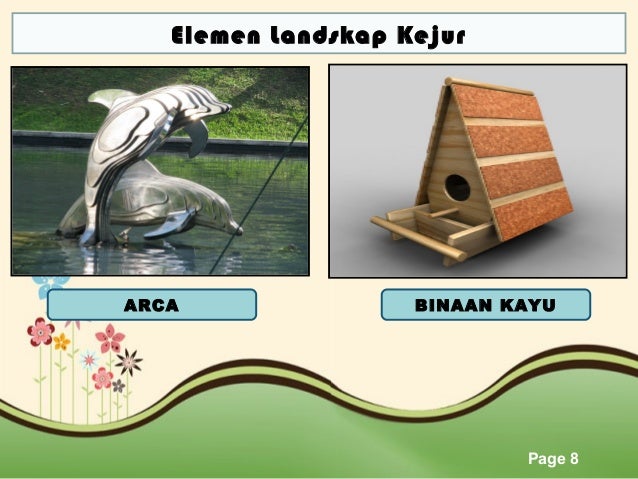

  8. 8. Elemen Landskap Kejur ARCA BINAAN KAYU Page 8

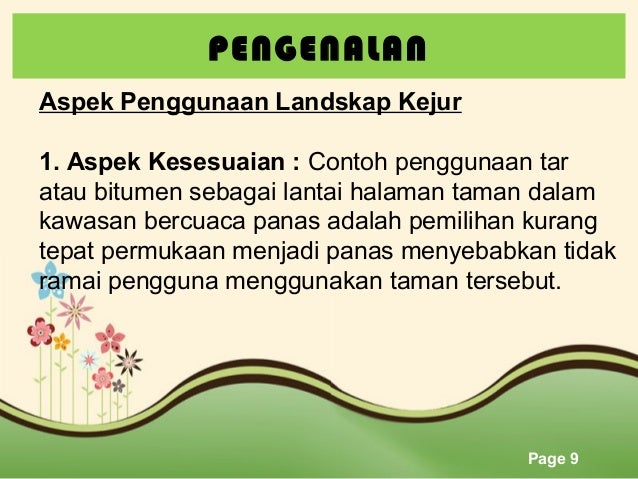

  9. 9. PENGENALAN Aspek Penggunaan Landskap Kejur 1. Aspek Kesesuaian : Contoh penggunaan tar atau bitumen sebagai lantai halaman taman dalam kawasan bercuaca panas adalah pemilihan kurang tepat permukaan menjadi panas menyebabkan tidak ramai pengguna menggunakan taman tersebut. Page 9

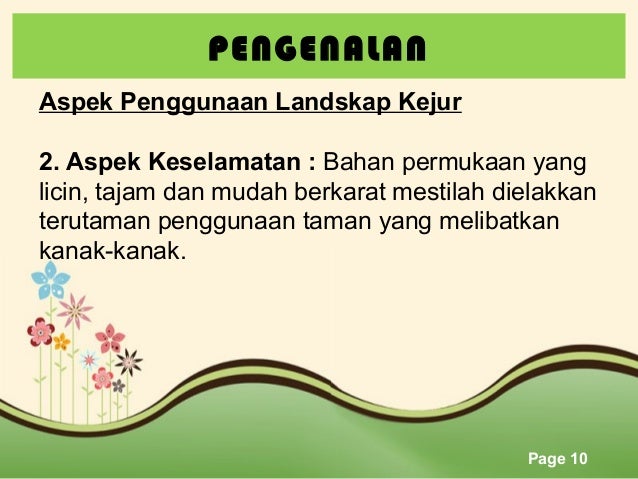

  10. 10. PENGENALAN Aspek Penggunaan Landskap Kejur 2. Aspek Keselamatan : Bahan permukaan yang licin, tajam dan mudah berkarat mestilah dielakkan terutaman penggunaan taman yang melibatkan kanak-kanak. Page 10

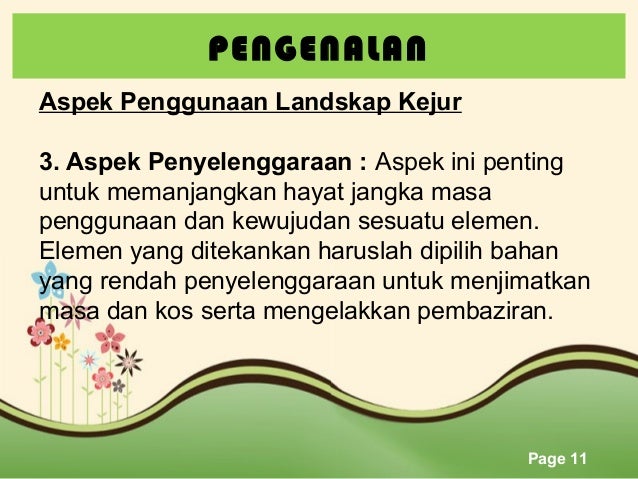

  11. 11. PENGENALAN Aspek Penggunaan Landskap Kejur 3. Aspek Penyelenggaraan : Aspek ini penting untuk memanjangkan hayat jangka masa penggunaan dan kewujudan sesuatu elemen. Elemen yang ditekankan haruslah dipilih bahan yang rendah penyelenggaraan untuk menjimatkan masa dan kos serta mengelakkan pembaziran. Page 11

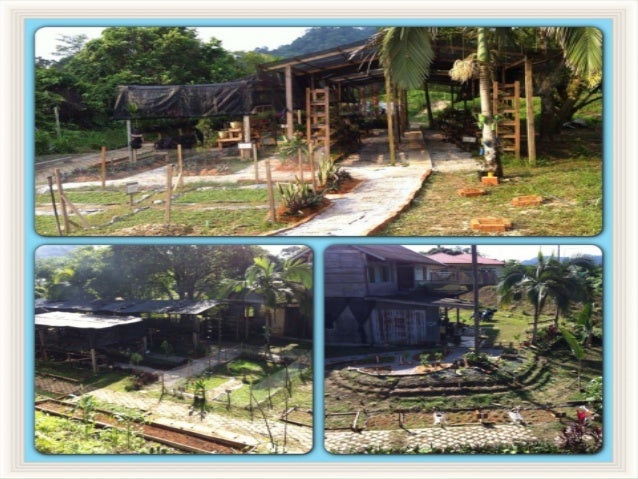

  12. 12. Page 12

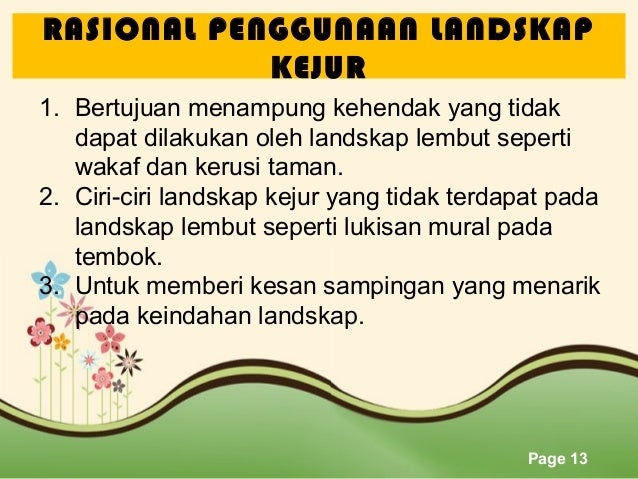

  13. 13. RASIONAL PENGGUNAAN LANDSKAP KEJUR 1. Bertujuan menampung kehendak yang tidak dapat dilakukan oleh landskap lembut seperti wakaf dan kerusi taman. 2. Ciri-ciri landskap kejur yang tidak terdapat pada landskap lembut seperti lukisan mural pada tembok. 3. Untuk memberi kesan sampingan yang menarik pada keindahan landskap. Page 13

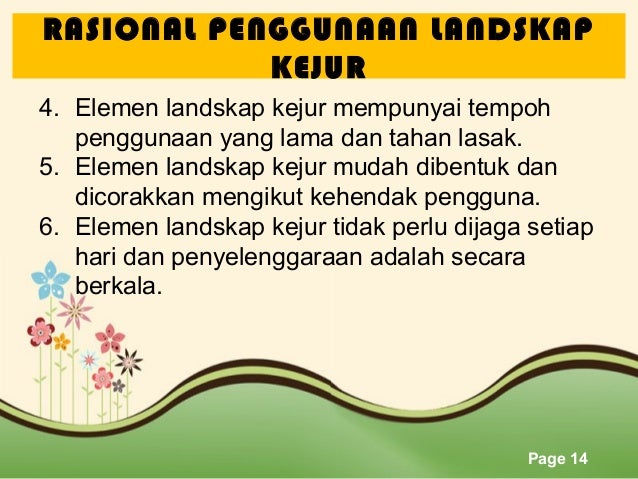

  14. 14. RASIONAL PENGGUNAAN LANDSKAP KEJUR 4. Elemen landskap kejur mempunyai tempoh penggunaan yang lama dan tahan lasak. 5. Elemen landskap kejur mudah dibentuk dan dicorakkan mengikut kehendak pengguna. 6. Elemen landskap kejur tidak perlu dijaga setiap hari dan penyelenggaraan adalah secara berkala. Page 14
  15. 15. Page 15

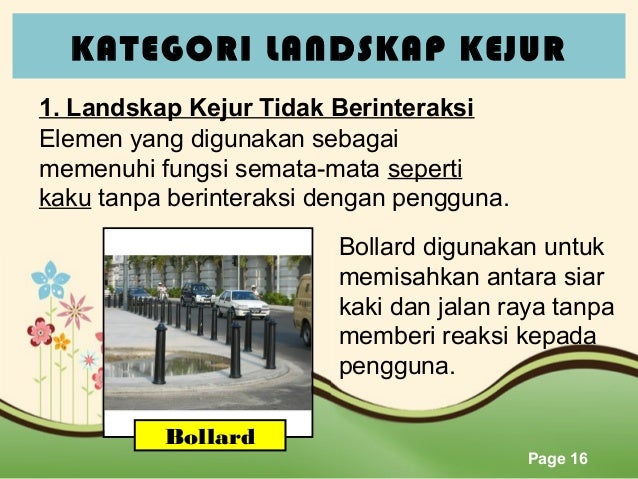

  16. 16. KATEGORI LANDSKAP KEJUR 1. Landskap Kejur Tidak Berinteraksi Elemen yang digunakan sebagai memenuhi fungsi semata-mata seperti kaku tanpa berinteraksi dengan pengguna. Bollard digunakan untuk memisahkan antara siar kaki dan jalan raya tanpa memberi reaksi kepada pengguna. Bollard Page 16

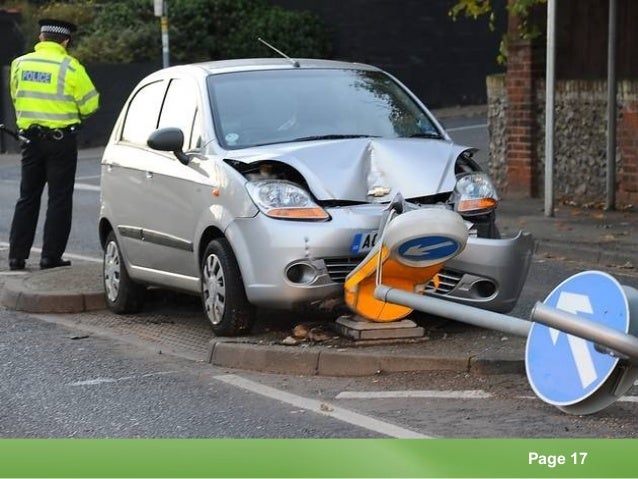

  17. 17. Page 17

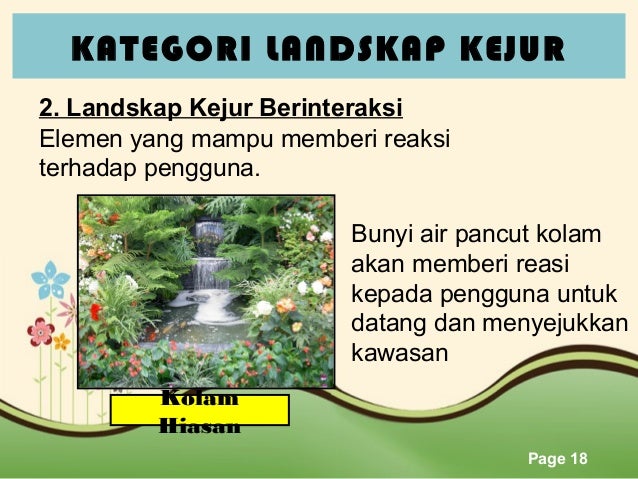

  18. 18. KATEGORI LANDSKAP KEJUR 2. Landskap Kejur Berinteraksi Elemen yang mampu memberi reaksi terhadap pengguna. Bunyi air pancut kolam akan memberi reasi kepada pengguna untuk datang dan menyejukkan kawasan Kolam Hiasan Page 18
  19. 19. Terlebih interaksi… Air Terjun Page 19

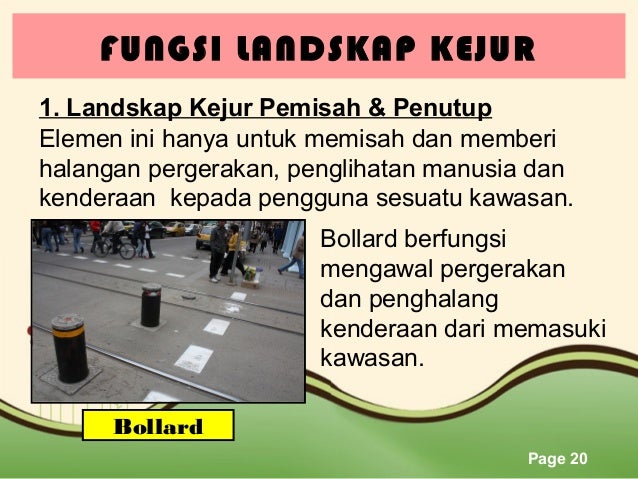

  20. 20. FUNGSI LANDSKAP KEJUR 1. Landskap Kejur Pemisah & Penutup Elemen ini hanya untuk memisah dan memberi halangan pergerakan, penglihatan manusia dan kenderaan kepada pengguna sesuatu kawasan. Bollard berfungsi mengawal pergerakan dan penghalang kenderaan dari memasuki kawasan. Bollard Page 20

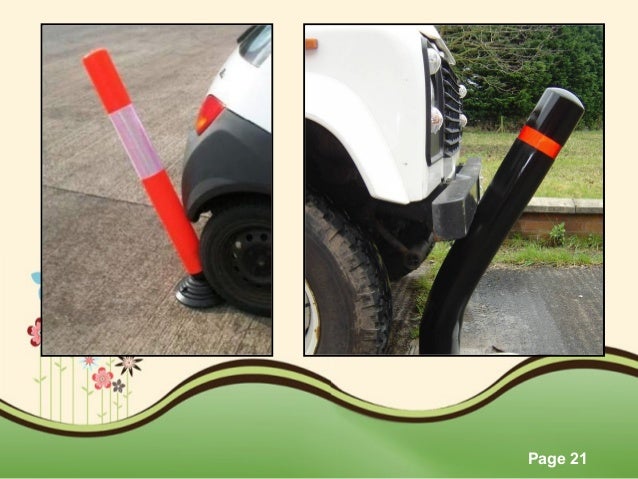

  21. 21. Page 21

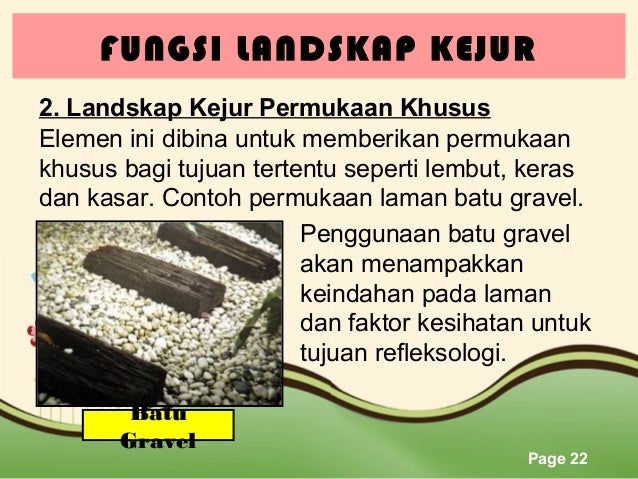

  22. 22. FUNGSI LANDSKAP KEJUR 2. Landskap Kejur Permukaan Khusus Elemen ini dibina untuk memberikan permukaan khusus bagi tujuan tertentu seperti lembut, keras dan kasar. Contoh permukaan laman batu gravel. Penggunaan batu gravel akan menampakkan keindahan pada laman dan faktor kesihatan untuk tujuan refleksologi. Batu Gravel Page 22

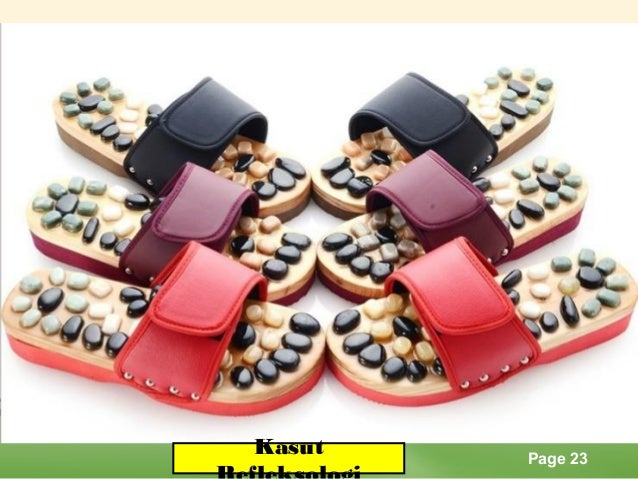

  23. 23. Kasut Page 23

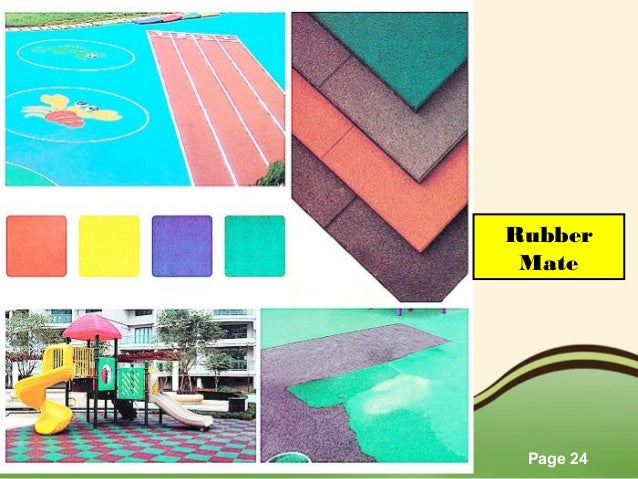

  24. 24. Rubber Mate Page 24

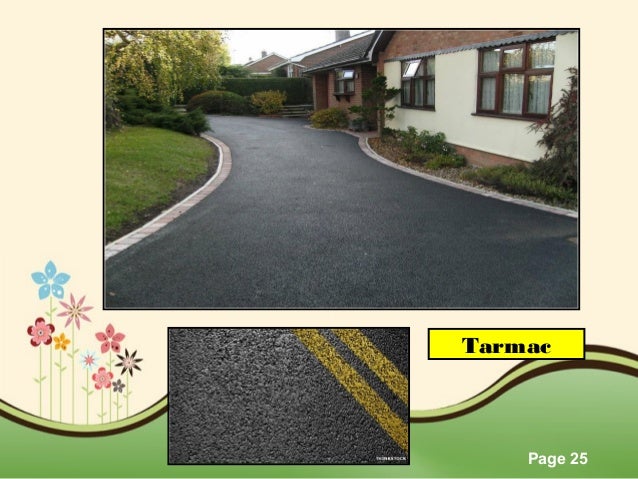

  25. 25. Tarmac Page 25

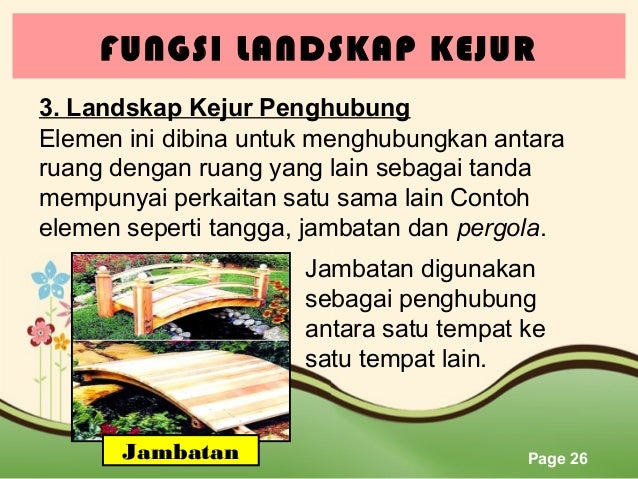

  26. 26. FUNGSI LANDSKAP KEJUR 3. Landskap Kejur Penghubung Elemen ini dibina untuk menghubungkan antara ruang dengan ruang yang lain sebagai tanda mempunyai perkaitan satu sama lain Contoh elemen seperti tangga, jambatan dan pergola. Jambatan digunakan sebagai penghubung antara satu tempat ke satu tempat lain. Jambatan Page 26

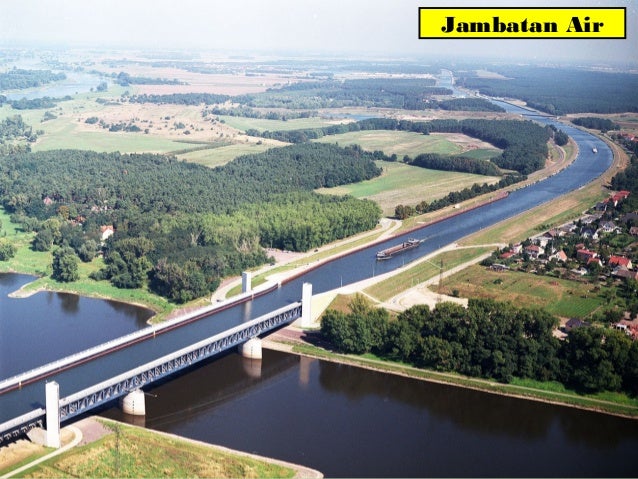

  27. 27. Jambatan Air Page 27

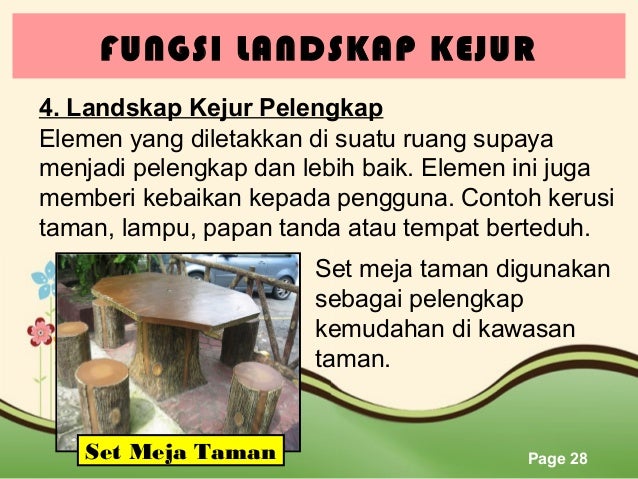

  28. 28. FUNGSI LANDSKAP KEJUR 4. Landskap Kejur Pelengkap Elemen yang diletakkan di suatu ruang supaya menjadi pelengkap dan lebih baik. Elemen ini juga memberi kebaikan kepada pengguna. Contoh kerusi taman, lampu, papan tanda atau tempat berteduh. Set meja taman digunakan sebagai pelengkap kemudahan di kawasan taman. Set Meja Taman Page 28

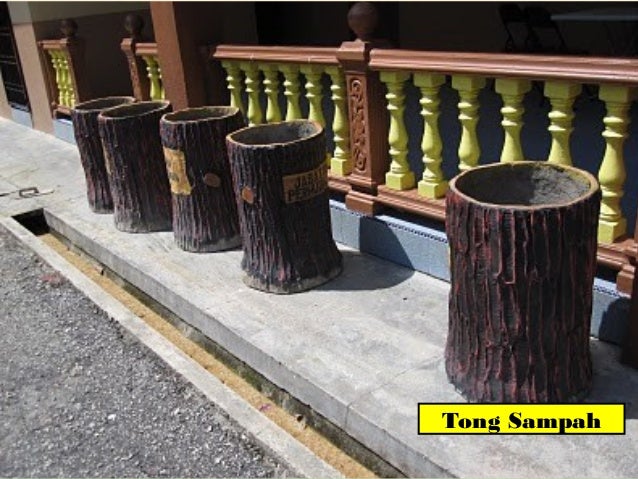

  29. 29. Tong Sampah Page 29

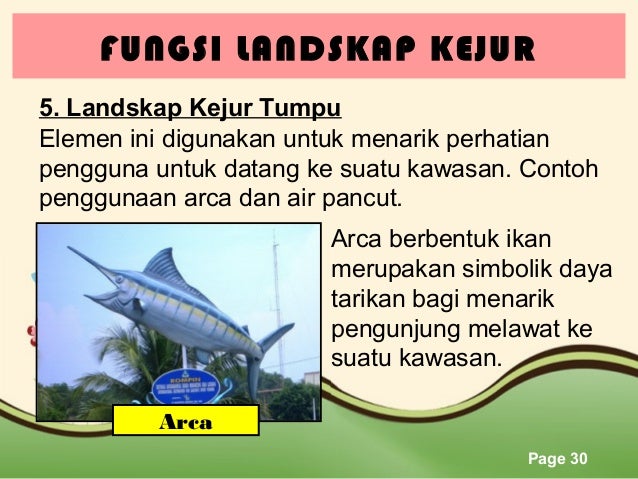

  30. 30. FUNGSI LANDSKAP KEJUR 5. Landskap Kejur Tumpu Elemen ini digunakan untuk menarik perhatian pengguna untuk datang ke suatu kawasan. Contoh penggunaan arca dan air pancut. Arca berbentuk ikan merupakan simbolik daya tarikan bagi menarik pengunjung melawat ke suatu kawasan. Arca Page 30

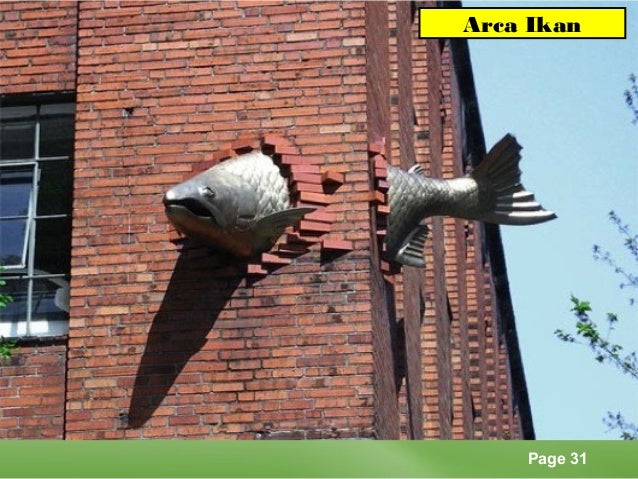

  31. 31. Arca Ikan Page 31

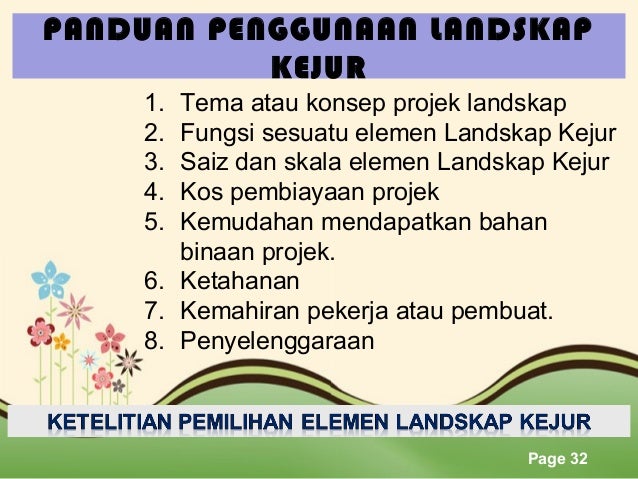

  32. 32. PANDUAN PENGGUNAAN LANDSKAP KEJUR 1. 2. 3. 4. 5. Tema atau konsep projek landskap Fungsi sesuatu elemen Landskap Kejur Saiz dan skala elemen Landskap Kejur Kos pembiayaan projek Kemudahan mendapatkan bahan binaan projek. 6. Ketahanan 7. Kemahiran pekerja atau pembuat. 8. Penyelenggaraan Page 32

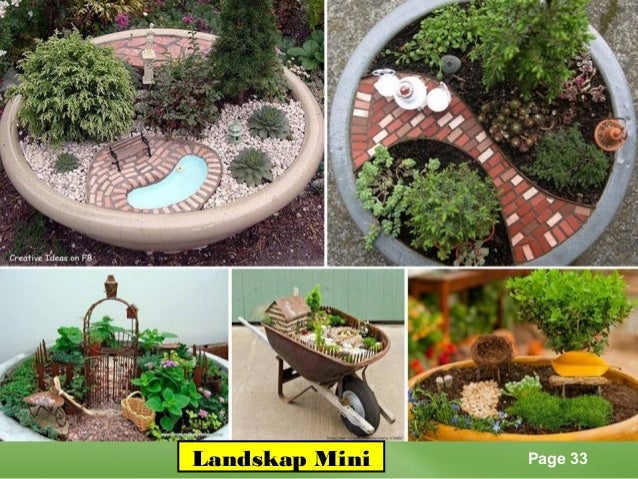

  33. 33. Landskap Mini Page 33
  34. 34. Page 34
